YE5系列三相異步電動機是推出的全封閉、自扇冷、鼠籠式IE5效率三相異步電動機，效率指標達到GB18613-2020《中小型三相異步電動機能效限定值及能效等級》中最高能效等級1級,且具有性能優良，使用安全可靠，振動、噪聲比同類產品低的特點，符合環保要求.
YE5系列三相異步電動機具有外形美觀、高效率、低噪音、低振動、安全可靠、維護方便等特點，廣泛應用于風機、水泵、空壓機、機床、減速機、包裝機械、洗滌機械、礦山機械、建筑機械等各類傳動機械行業。
YE5-160L-2THWF1
使用環境代號
（默認缺省時為戶內，其余如下）F1-戶內防中等腐蝕型
F2-戶內防強腐蝕型WF1-戶外防中等腐蝕型WF2-戶外防強腐蝕型TH-濕熱帶
G-高原
極數（2極）
機座長度（舉例：S表示短機座，L表示長機座）中心高（160mm）
基本技術參數：
環境空氣溫度：-20℃～+40℃；
1.海拔：不超過1000m；
注：當環境空氣溫度、海拔與上述規定不同時按GB755規定
2.濕度：月平均最高相對濕度不超過90%
注：電機可根據用戶使用環境的要求進行定制。
3.機座號：80～355
4.功率：0.55～315KW
5.效率等級：IE5（GB18613-2020的1級）
6.極數：2P、4P、6P、8P
7.額定電壓：380V
8.頻率：50Hz
9.工作制：S1
10.安裝方式：B3
11.絕緣等級：F級
12.接線方式：3KW以下380V Y接
大于3KW電機380V △接
13.防護等級：IP55、IP65
14.冷卻方式：IC411
15.使用環境：室內、室外（W）室外防中等腐蝕（WF1）室外防強腐蝕（WF2）室內防中等腐蝕（F1）室內防強腐蝕（F2）濕熱帶（TH）干熱帶（TA）戶外濕熱帶（THW）戶外干熱帶(TAW)
請?jiān)谟嗀洉r(shí)注明以下參數：
電機型號：（YE5-280M-2）
額定功率：（90kW）
極 數：（2）
額定電壓：（380V）
額定頻率：（50Hz）
防護等級：（IP55）
絕緣等級：（F）
安裝方式：（IM B3）
冷卻方式：（IC411）
工 作 制：（S1）
防爆級別：（Ex d ⅡB T4 Gb）（沒有則不寫）
旋轉方向：順時針（面對電機軸伸端看）
出線位置：頂部向后（面對電機軸伸端看）
海拔高度：≤1000m
環境溫度：-15～40℃
附件：（按《可選附件》）
注：①用戶如有超出本系列電機標準型式所規定之外的要求，請與本公司協商。
②隨著技術的進步和有關國內外標準的修改，樣本內尺寸及技術參數有所變動，恕不另行通知，訂貨后請向本公司索取正式外形圖。
③當客戶未提出特殊要求時，我公司將統一按照默認選項執行，即：面對電動機主軸伸方向，旋轉方向?yàn)殡p向旋轉，接線盒位于電動機頂部向右出線。

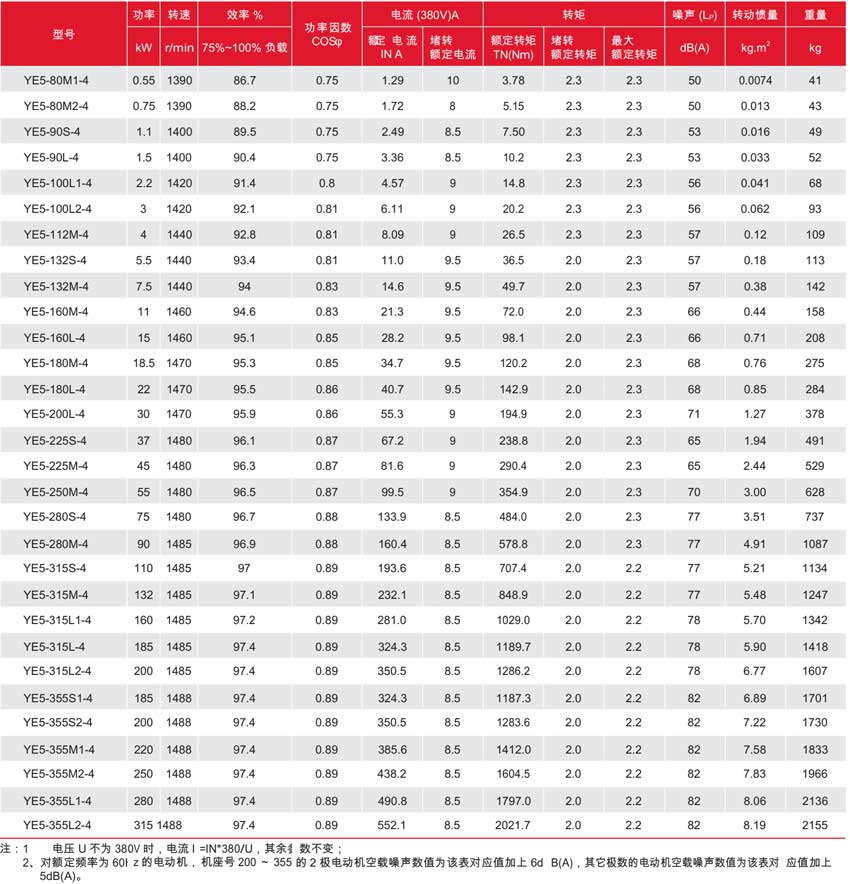

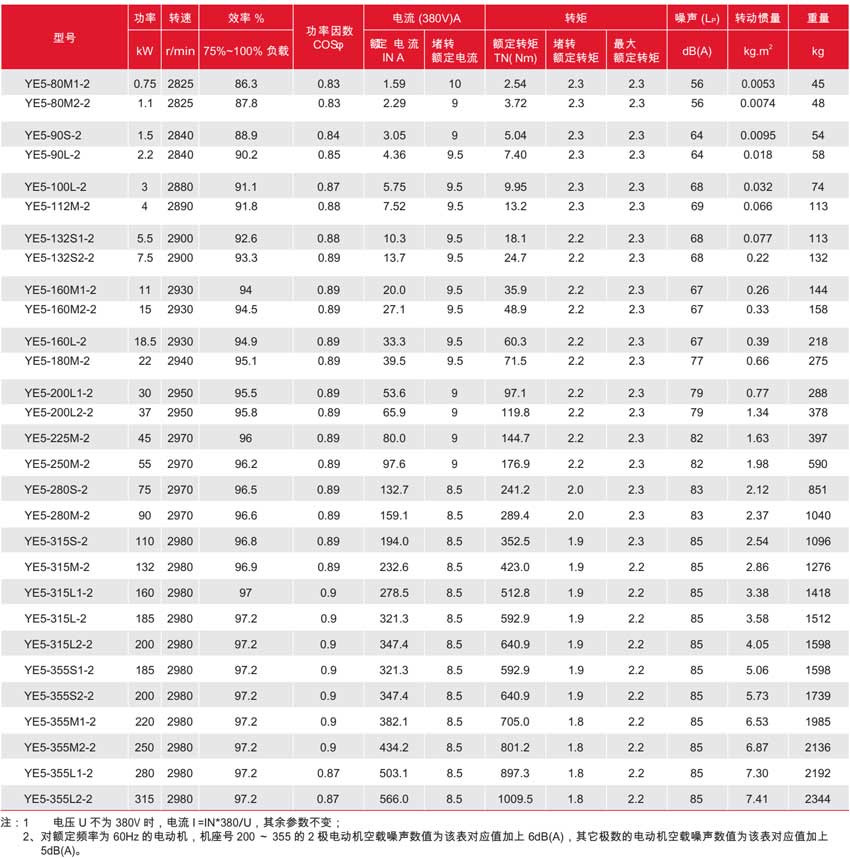

電機技術參數：
